自動潅水の見積りと製作図の実例から導入のための相場を解説
この記事は
・簡易式自動潅水の相場を知りたい方
・自動潅水でどんな部材が必要か知りたい方
・ドリップチューブの設計方法を知りたい方
上記のような方のお役に立つ内容です。
はじめに 前提条件

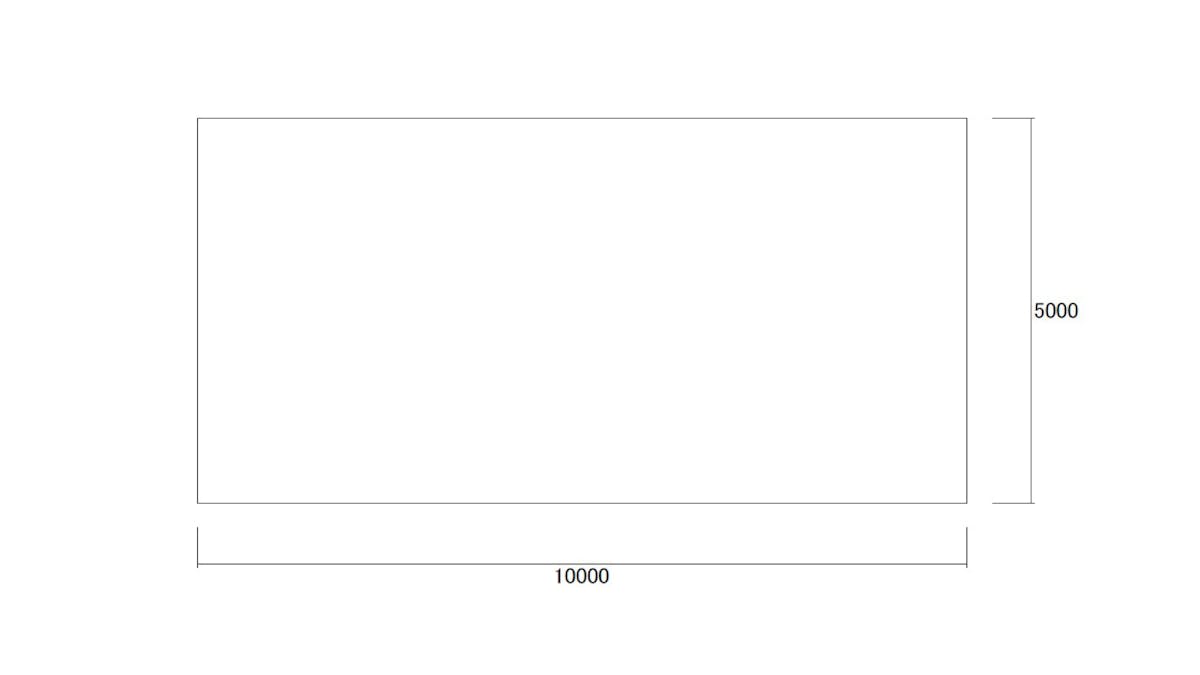

今回は縦5ｍ、横10ｍの約５０㎡の現場にドリップチューブを施工するとしての見積りと図面をご紹介しながら解説していきます。
前提条件
・水道配管１３Ａ 水圧300kPaの水源あり
・コントローラーは電池式 コントローラー・電磁弁一体型の簡易仕様
・ドリップチューブは穴間隔５００ｍｍピッチのチューブを使用を想定
Point
配管口径13Aというのは、一般的な蛇口の大きさです。戸建て住宅であれば13Aの口径はあると考えてよいでしょう。水圧は地域によって様々ですが300kPaは平均的な水圧です。

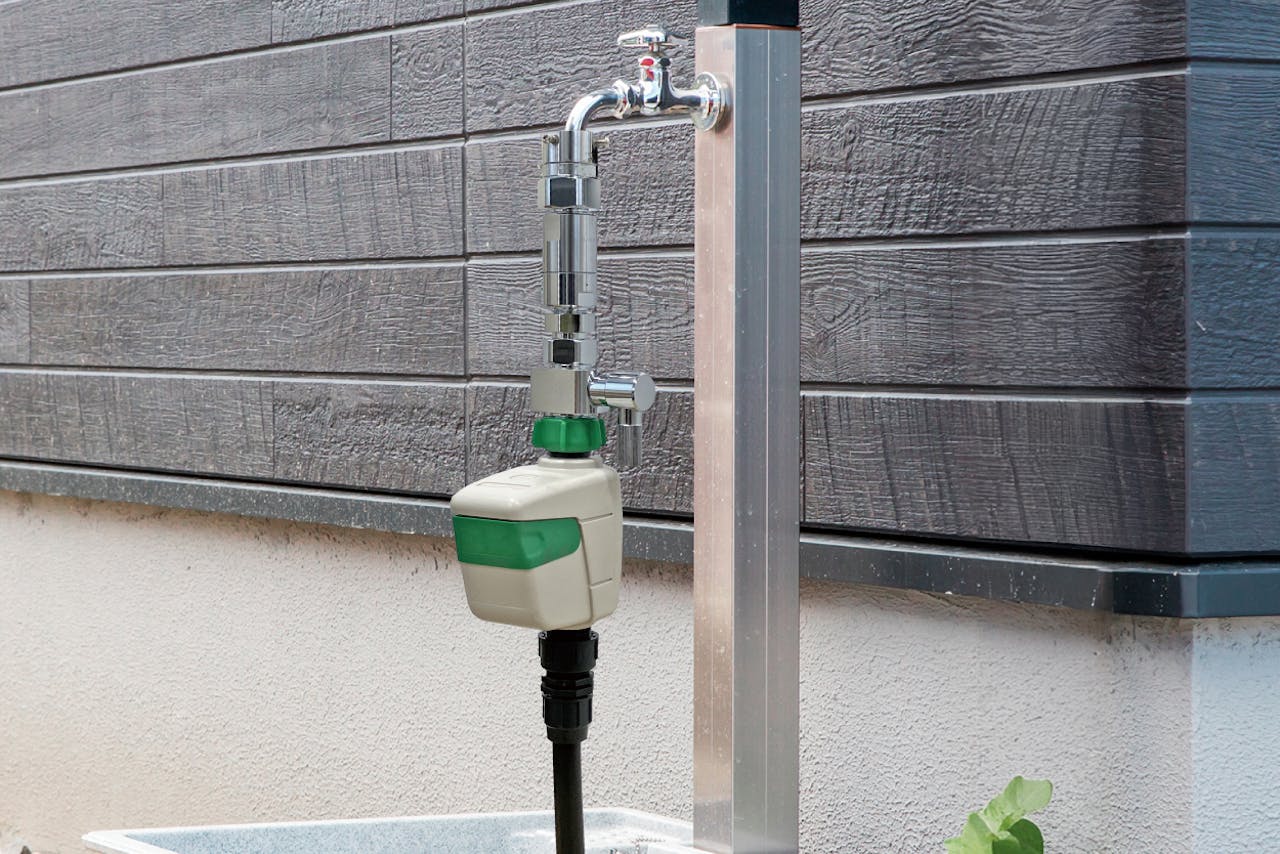

電磁弁システムの簡易仕様とは、下記写真のような立水栓や散水栓の蛇口にそのまま取り付けするタイプの散水システムです。
①計画図を描く
自動潅水はまず図面を作成することが必要です。
ドリップチューブは積算上はチューブの配置間隔を500ｍｍ間隔で設置するとして描きます。
詳しくは下記リンクをご覧ください。

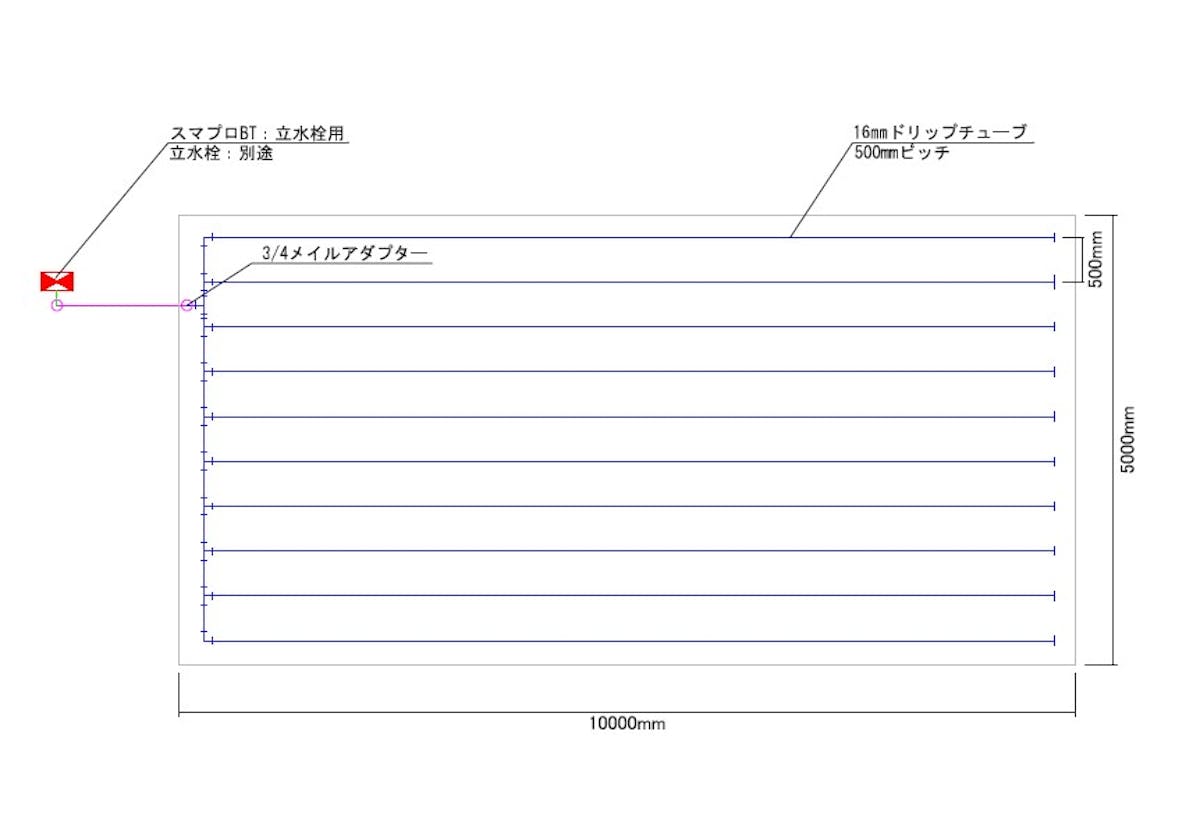

実際に作図すると上記図面のようになります。
また、積算としてはドリップチューブの場合概算として1㎡に対して2ｍのドリップチューブが必要という概算の計算方法があります。
今回50㎡ですので、50㎡×2ｍで＝100ｍ
16ｍｍドリップチューブが100ｍ巻×1巻あればこの現場は施工出来ると計画可能です。
もし緑地面積が76㎡なら、152ｍ分のドリップチューブを用意しておく必要があります。
※植栽の配置が複雑な場合チューブを接続していくなかで、チューブをカットする必要もあります。そのカットした端材を流用出来ない場合もあるので少し余裕をみた数量にすることも大事です。
また、ドリップチューブの継手も何個必要となりそうかが分かってきますね。

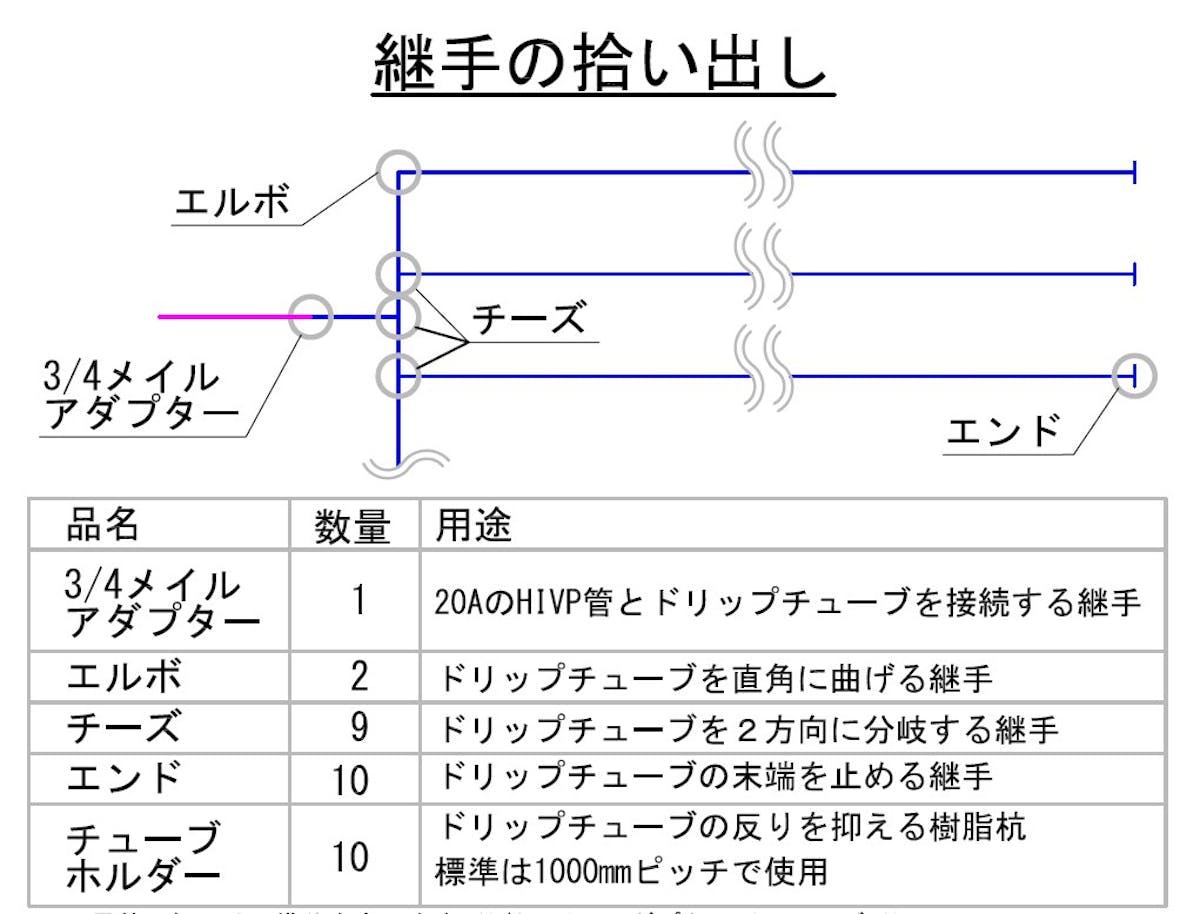

下記が各継手の利用方法です。
②何系統かを考える
実際に作図をすることで、ドリップチューブの必要な長さが100ｍ必要であるということがわかりました。
次に考えるのは何系統で運用できるかです。系統とは電磁弁の個数です。
ドリップチューブやスプリンクラーにはそれぞれ吐出量が決まっています。散水機.ｃｏｍのドリップチューブでは分かりやすく直線延長距離が
カタログに掲載されています。
今回使用するドリップチューブ500ｍｍピッチであれば直線延長距離330ｍですので、設置範囲内です。
もし現場規模が200㎡であればチューブは400ｍ分必要ですので、330ｍを越えているので、電磁弁を２個用意して２系統として、100㎡ずつ分けて散水する計画をします。
※注意POINT
簡易式のコントローラーはプロ仕様と違い、蛇口に取り付けるタイプですので基本的に1系統の運用しか出来ません。簡易コントローラーを2台3台と付けるということは蛇口も同じように必要となってきます。
複数のコントローラーが必要な場合はグロスで見るとプロ仕様で運用した方が部材コストも施工コストも下がり運用も楽になる場合があるのでぜひご相談ください。
まとめ
以上から、
・コントローラーは電池式簡易仕様
・電磁弁システムは1系統
・ドリップチューブは１００ｍ分必要
このような構成要素が見えてきました。
実際に見積もりに落とし込みます。

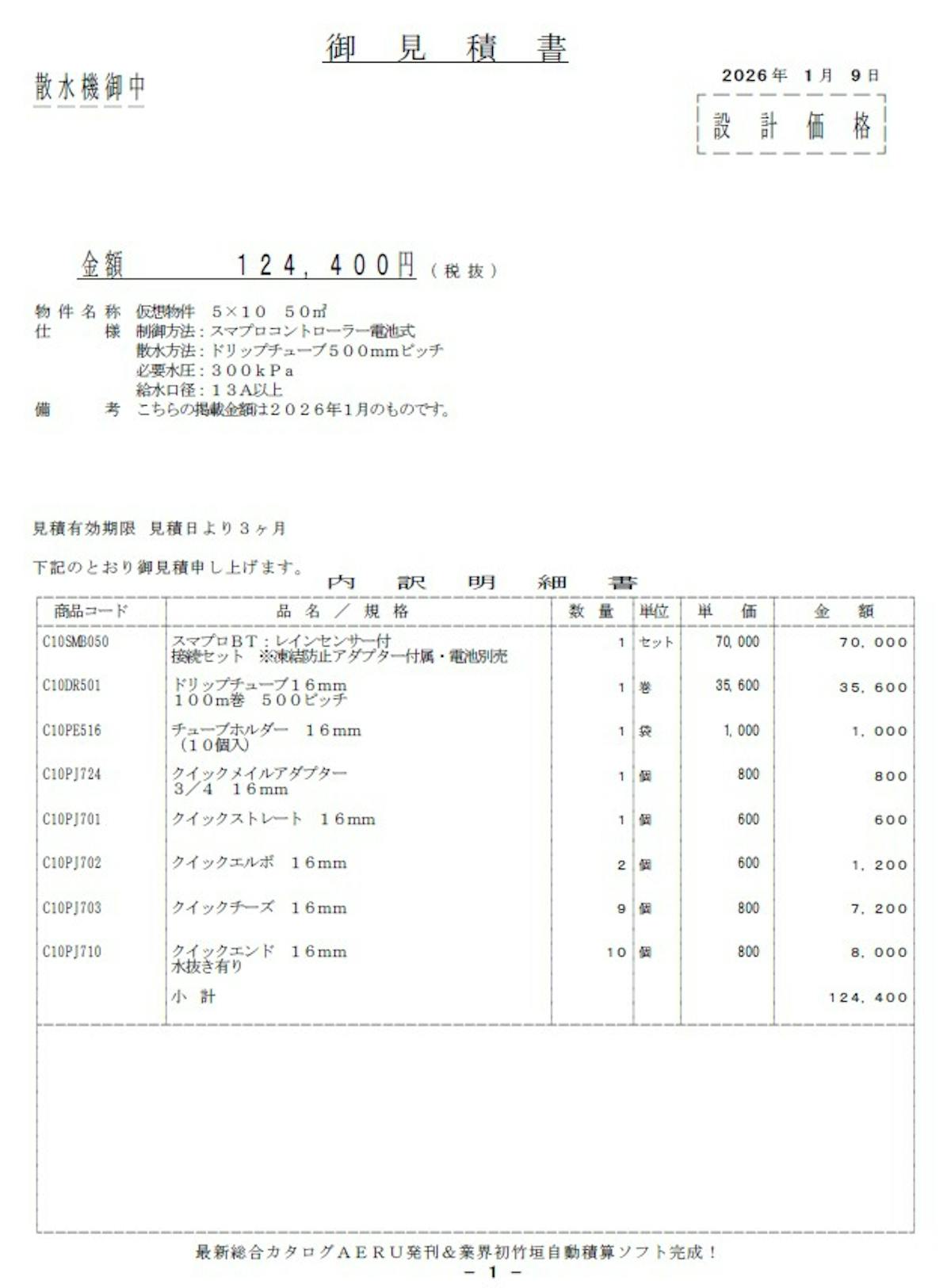

③実際の部材見積もり
見積の構成としては
以上となります。
施工費について
施工費ですが、今回の規模であれば約10万円～20万円程度が参考施工費となります。（２人工で1日間 汎用部材費・諸経費込みの想定です）
※参考施工費はより詳細な物件情報が必要ですのでぜひ一度オンラインでの無料相談にてヒアリングさせてくださいませ。
実際の施工イメージがこちら

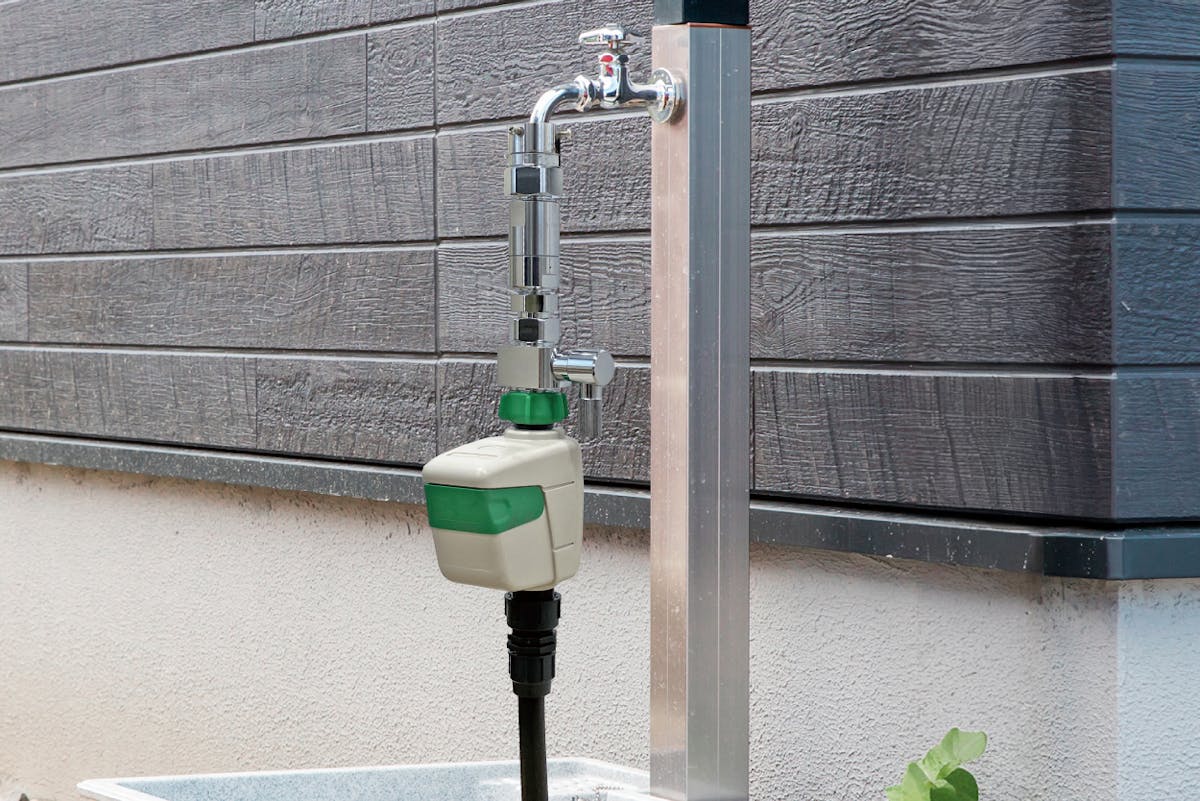

電池式簡易コントローラー

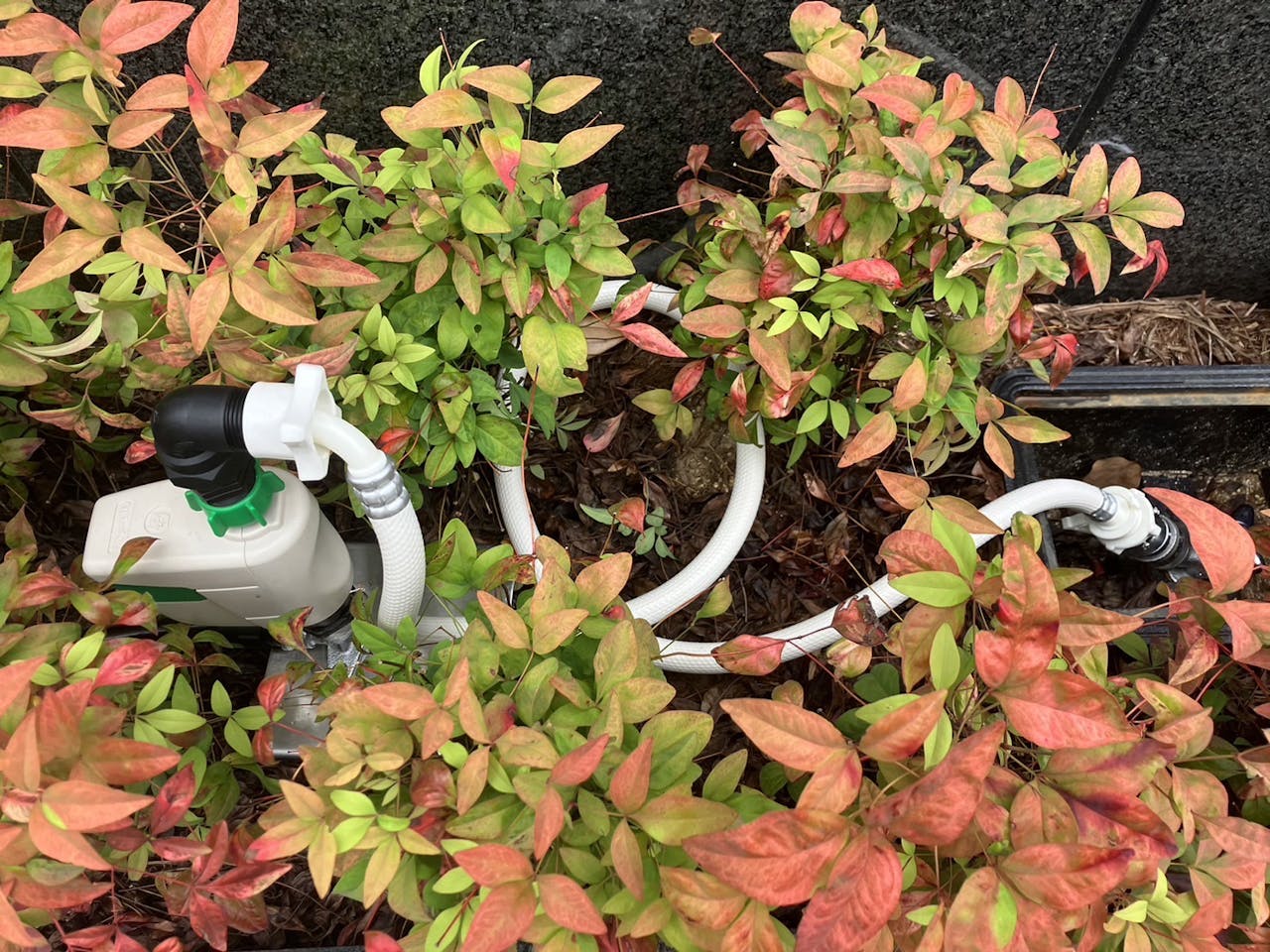

スマプロ 散水栓取り付け

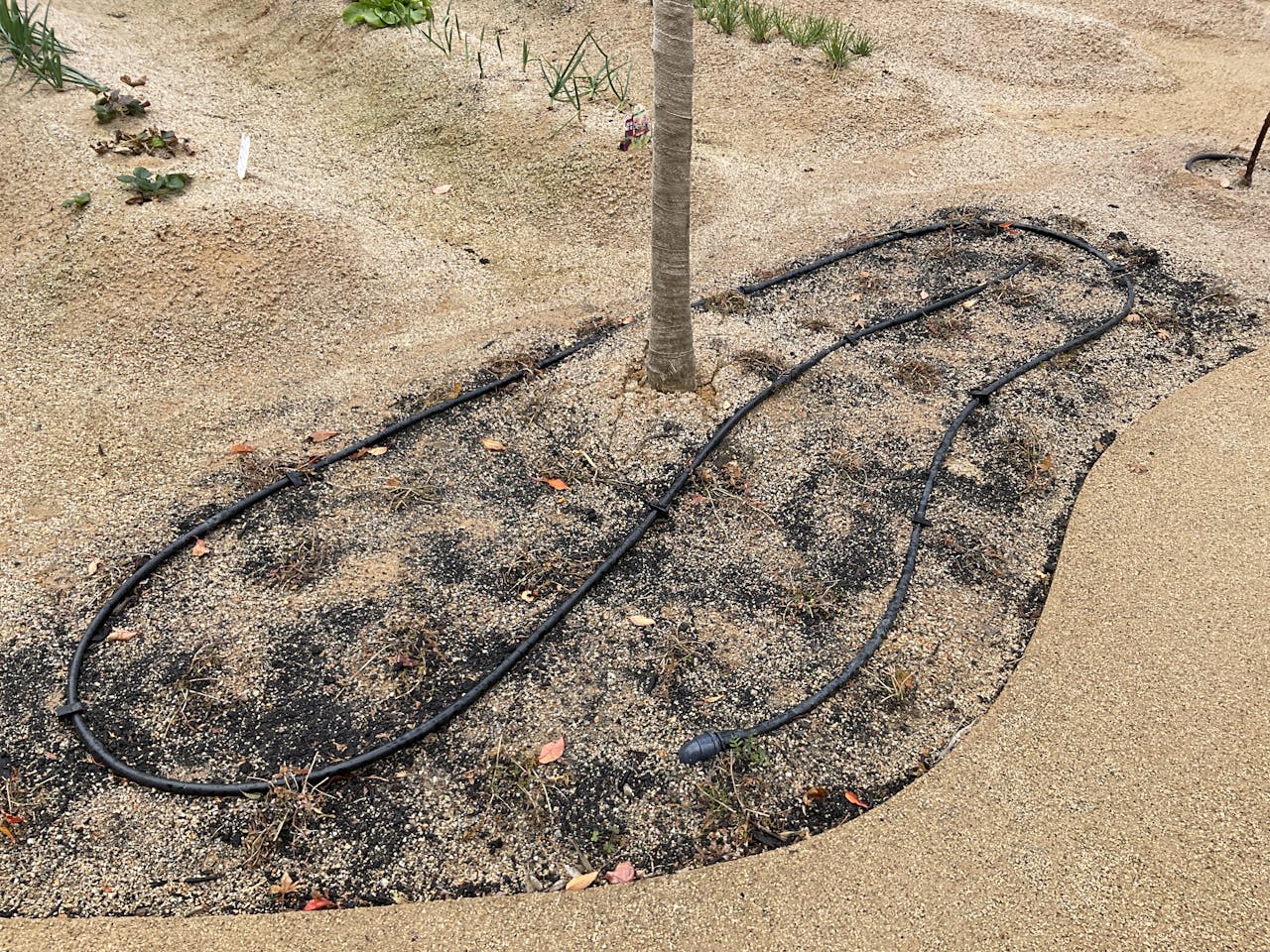

ドリップチューブ設置
ドリップチューブ設置
電池式簡易コントローラー

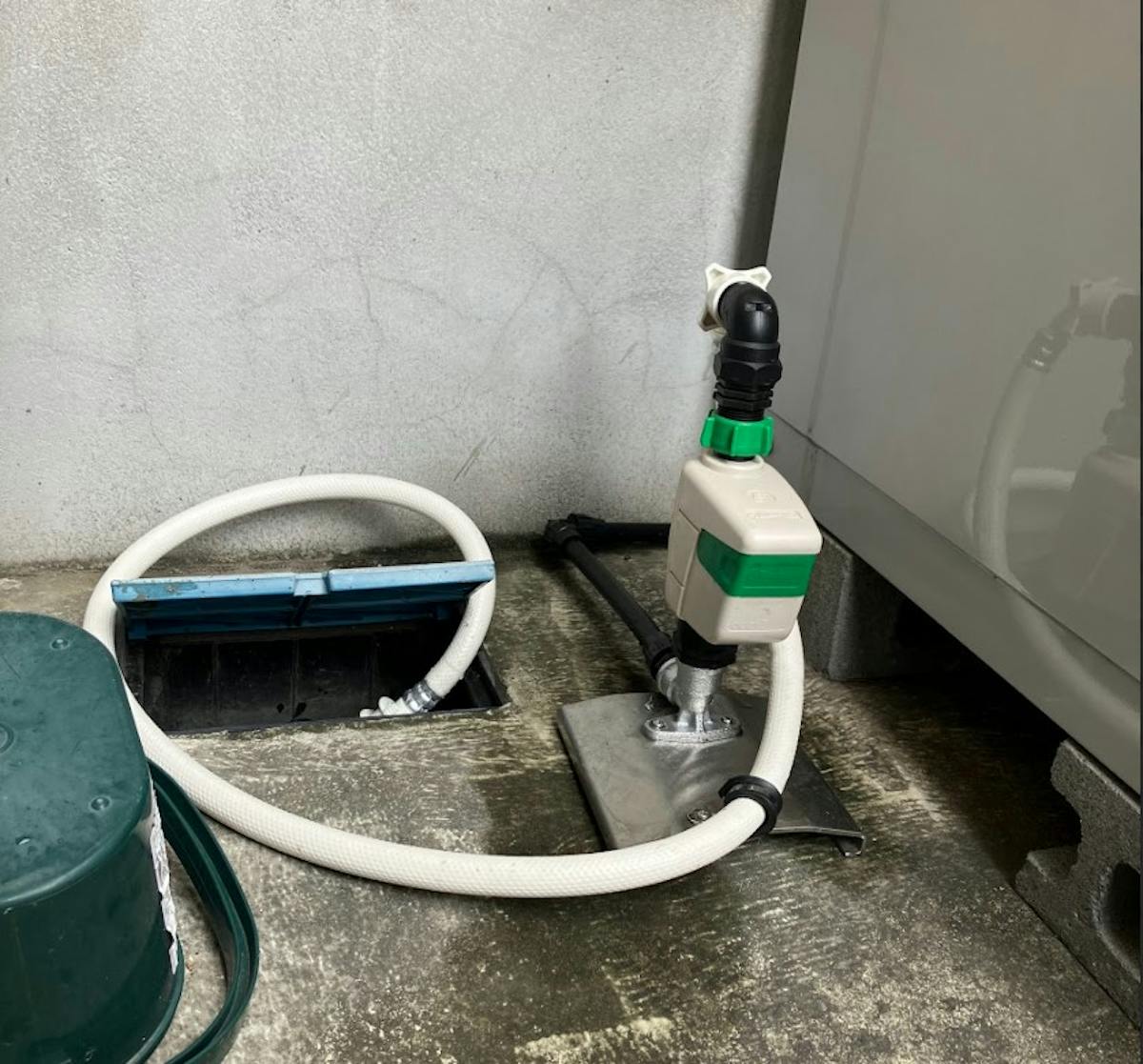

スマプロ 散水栓取り付け
ドリップチューブ設置
ドリップチューブ設置
